Scada Motor 1000KW - ELUR AUTOMATISMOS

Project Details:

Automatización

Category

Proyecto SCADA para el control de una línea de 4 hornos de tratamientos térmicos, dedicada a realizar tratamientos a discos de freno de ferrocarril.

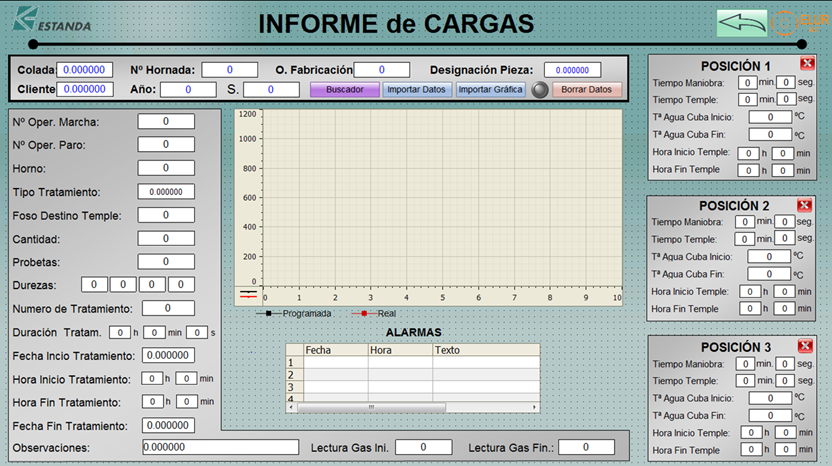

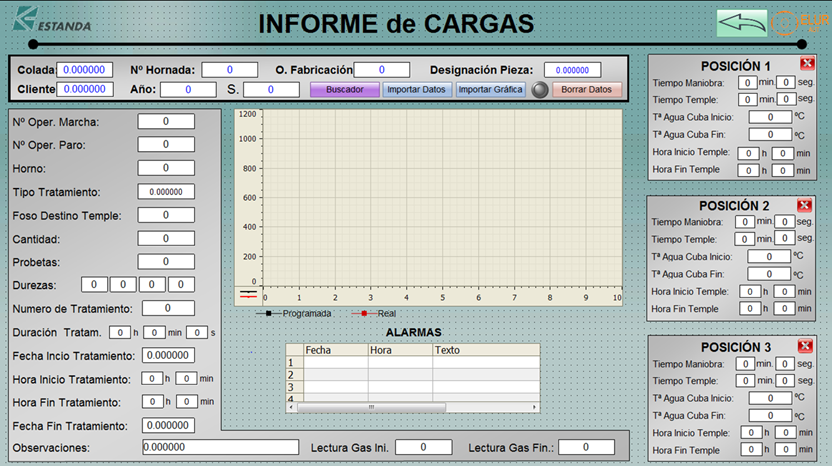

El objetivo es realizar la trazabilidad de las piezas en base a un registro en una base de datos de la curva del tratamiento y diversos parámetros del control del horno.

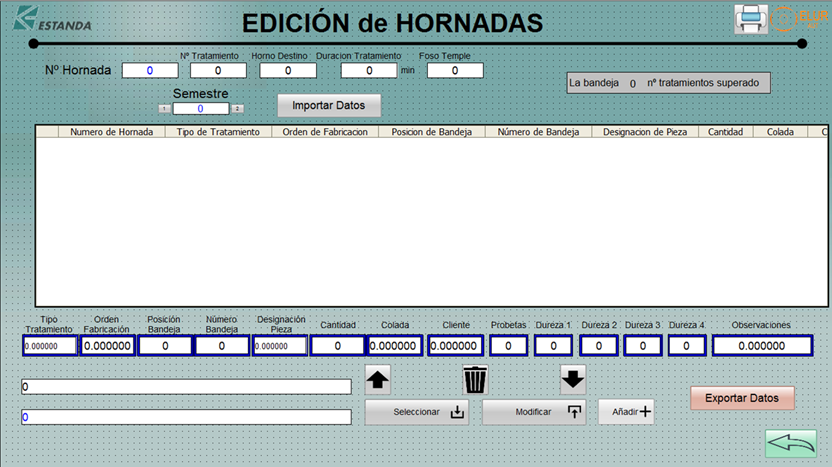

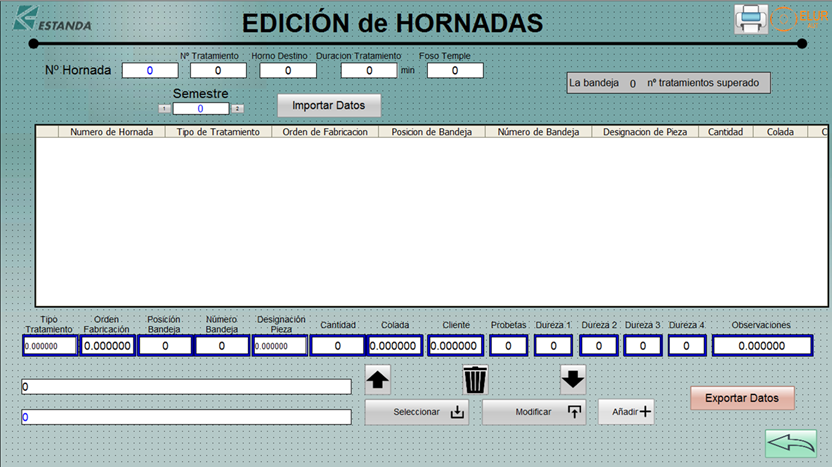

En el SCADA se editan las distintas curvas de calentamiento y se almacenan en una base de datos.

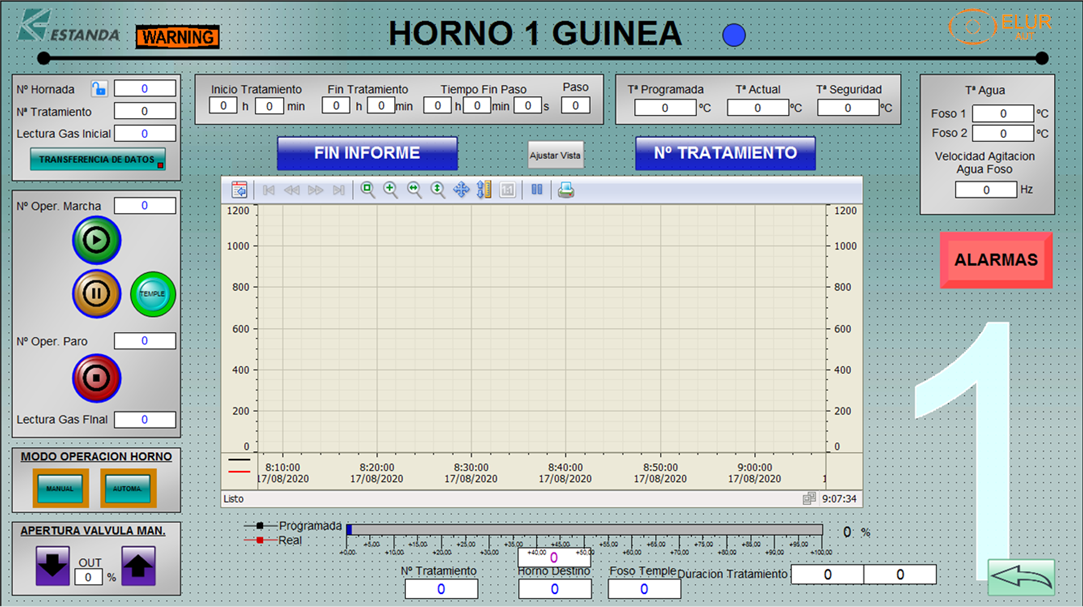

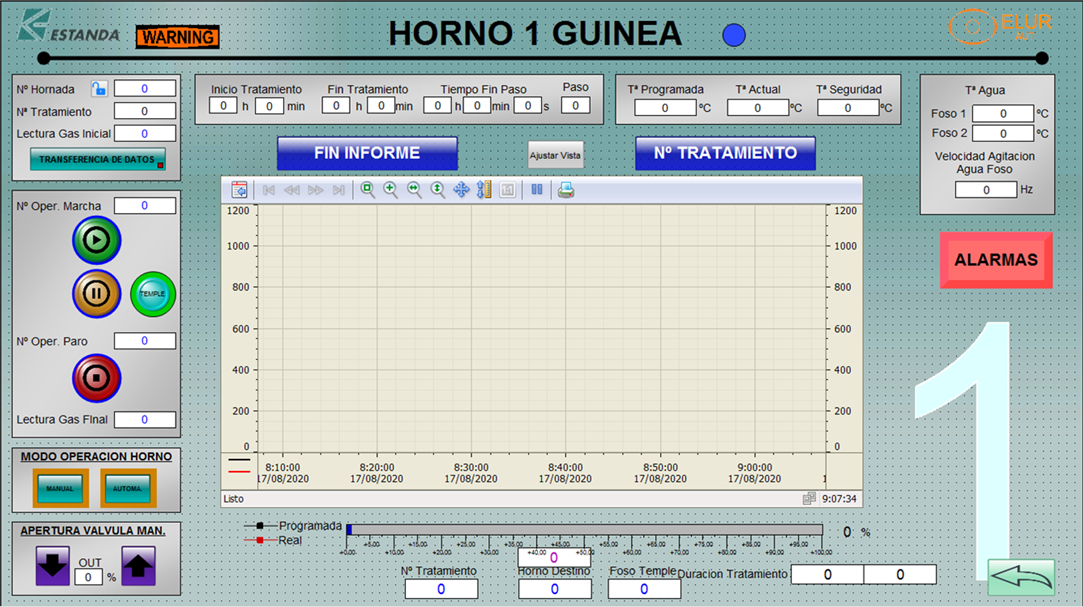

El operario genera la hornada con datos de cliente y selecciona la curva de calentamiento y a continuación el SCADA realiza el control del horno hasta la finalización del ciclo.
Para la realización de este proyecto se han utilizado PLC y software de SIEMENS, el SCADA ha sido realizado con el software WINCC y la comunicación utilizada ha sido PROFINET, ya que se realizan registros de temperatura de cada horno cada 5 segundos para la generación de gráficos.
